آنالیز مودال
آنالیز مودال، فرایند تعیین ویژگی‌های دینامیکی ذاتی یک سیستم در اشکال فرکانس‌های طبیعی، عوامل میرایی و شکل‌های حالت و استفاده از آن‌ها برای فرمول‌بندی یک مدل ریاضی، برای رفتار دینامیکی آن است. مدل ریاضی فرموله شده، به عنوان مدل مودال سیستم و اطلاعات مربوط به ویژگی‌ها، به عنوان داده‌های مودال آن شناخته می‌شود.
آنالیز مودال شناسایی خواص دینامیكی سازه و فركانسهای طبیعی، شكل مودها و میرایی هرمود در یک سازه می باشد.

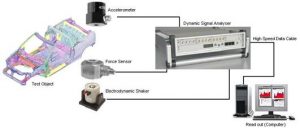

روش های اعمال فرکانس تحریک به سازه:
تحریک سازه با ضربه که نیرویی است که در مدت زمان بی نهایت کوچک اعمال می شود، سبب تحریک همه مودهای اتعاشی سازه با انرژی یکسان می شود. تست چکش به همین منظور طراحی شده است. گرچه در واقعیت نیرویی که توسط چکش اعمال می شود نمی تواند در مدت زمان بی نهایت کوچک باشد. این مدت زمان در واقع مدت زمان تماس چکش با سازه است که مستقیما روی فرکانس نیروی اعمال شده تاثیر گذار است. هرچه زمان تماس بیشتر باشد محدوده پهنای باند فرکانس تحریک کوچکتر می شود. یک نیروسنج نیز در انتهای چکش قرار دارد که مقدار نیروی اعمال شده را اندازه گیری کند. تست چکش برای سازه هایی با وزن کم ایده آل تر است و نتایج بهتری را به دنبال دارد.
شیکر مودال چیست؟
شیکر وسیله ای است که یک شی یا سازه را طبق سیگنال ورودی به شیکر تحریک می کند. همان طور که گفته شد برای تست مودال سیگنال های ورودی متفاوتی می تواند به شیکر اعمال شود. اما پروفابل های فرکانس سینوسی و تصادفی رایج ترین سیگنال های مورد استفاده هستند. معمولا یک نیروسنج هم برای اندازه گیری نیروی اعمال شده به سازه بین شیکر و سازه قرار می گیرد
این شرکت در زمینه تامین تجهیزات آزمایشگاههای آنالیز مودال از قبیل موارد زیر فعالیت می نماید:
